电磁兼容整改六步法

电磁兼容整改六步法

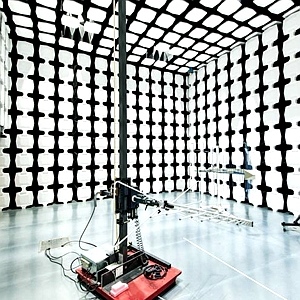

      EMC是指设备或系统在其电磁环境中满足这一要求,不会对环境中的任何设备造成不可容忍的电磁干扰。因此,EMC包括两个要求:一是设备在正常运行过程中对环境的电磁干扰不能超过一定的限度;另一方面,设备对环境电磁干扰有一定的抗干扰性,即电磁敏感性。各种运行中的电子设备之间的干扰主要通过电磁传导、电磁感应、电磁辐射等相互关联和影响,在一定条件下会对运行设备和人员造成干扰、影响和危害。

       电磁兼容整改措施包括以下六个步骤:确定辐射源、滤波器、吸收、接地、屏蔽和能量分散。具体思路如图:

1、找出确定辐射源的方法,包括排除、频谱仪频点搜索、元件固有频率分析。这些方法包括拔线、分区工作排线、低电压小电流人体接触、区域屏蔽排除等。装置固有频率分析是指对某些装置固定频率和倍频进行分析和分类的方法,如晶振、DDR等装置的工作频率是固定的。

2、滤波分为电容滤波,RC滤波,LC滤波。

3、吸收电磁波的方法包括串联磁珠、绕过磁环、粘贴吸波材料等。采用吸收电磁波的方法时,应特别注意辐射超标的电磁波频率必须在吸收材料的电磁波频率范围内,否则会导致吸收失效。

4、一般接地法分为单点接地法和多点接地法。

5、通常采用加屏蔽、外壳屏蔽、PCB屏蔽等方法进行屏蔽。

6、能量分散法是指某些目标控制软件可以利用展频、跳频等技术来扩展能量集中的频带。频带和跳变频率可以分散频段能量,从而减少单点频率附加的能量,即电磁波强度的单频率辐射。因此,该方法对峰毛刺形波频辐射超标有明显影响,而对包络形波频辐射超标无明显影响。

       采用电磁兼容整改六步法更适合一般电子设备整改。其实以上六种方法虽然可以帮助提高EMC辐射整改的效率,节省周期,快速通过EMC检测,但是EMC问题无法从根本上解决。对于EMC问题,解决办法是考虑设计,而不是事后采用一定的追逐和拦截方案。
