常见的电磁兼容整改措施

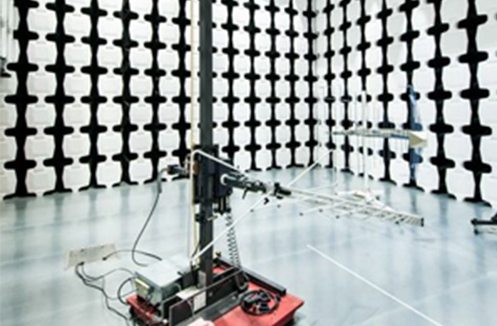

EMC测试,下面,我们分别对电子、电器产品的传导发射、辐射发射、谐波电流、静电放电、电快脉冲、浪涌等电磁兼容测试项目中较常出现的问题及解决方案进行了探讨。

对于常见的电磁兼容整改问题,我们综合采取了以下几方面的整改措施,一般都能解决大多数问题:可在屏蔽体的装配面上涂导电胶,或在装配表面添加导电衬垫,甚至用导电金属胶带来修复。导电性内衬可采用编织金属丝、低硬度软质金属(铜、铅等)、封装金属层的橡胶、导电性橡胶或舌簧接触手指等。

对设备电缆的走向及布置进行适当的调整,在不影响性能的情况下,做到异型电缆互相隔离。将普通小信号或高频信号电缆改为带屏蔽电缆,将普通大电流或数据传输信号电缆改为对称绞线电缆。

增强接地的力学性能,减小接地电阻。与此同时,对整个设备要有独立的低阻接地。

装置电源输入线增加或串联的电源滤波器。

必要时,对重要设备进行屏蔽,隔离处理,例如增加良好接地的金属隔离板或屏蔽罩等。

EM骚扰发射类:传导发射,辐射发射,谐波电流类。

暂态脉冲抗扰类:静电放电,电快脉冲,浪涌冲击。

什么时候进行电磁兼容整改省事?

一般而言,EMC设计是在新产品研发阶段,比等到EMC试验不合格后再进行相应的设计,更省时、省钱、省力。

在开发阶段没有把EMC考虑在内,发现EMC大规模生产后测试不合格,改进后,不仅技术上带来了相当大的困难,而返工不可避免地给成本和时间造成极大的浪费,因涉及到结构设计,PCB设计的缺陷无法改善,造成产品不能正常进行认证并上市销售。
